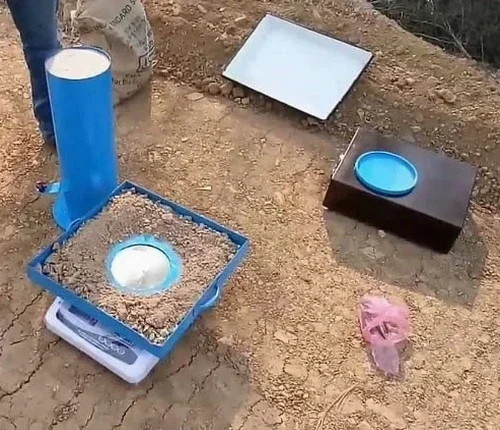

Los suelos aluviales del valle del Ebro, sobre los que se asienta Logroño, presentan una heterogeneidad que obliga a un control riguroso de la compactación. Con una altitud media de 384 metros y una llanura de inundación cuaternaria compuesta por gravas, arenas y limos, la respuesta mecánica del terreno varía en distancias cortas. Nuestro equipo técnico aplica el método del cono de arena para determinar la densidad in situ en capas de relleno, subrasantes y zahorras, porque una placa vibrante puede dejar zonas flojas que solo un control volumétrico directo detecta con certeza. La técnica, normalizada y reproducible, elimina la incertidumbre que arrastran los métodos nucleares en entornos urbanos como el casco histórico logroñés, donde las interferencias son frecuentes. Complementamos esta verificación con ensayos Proctor de referencia en nuestro laboratorio para contrastar el grado de compactación alcanzado en obra.
La densidad medida con cono de arena en gravas del Ebro ofrece un control volumétrico directo que los densímetros nucleares no pueden garantizar en presencia de heterogeneidades superficiales.
Consideraciones locales
En la ampliación de una plataforma logística junto a la AP-68, detectamos un tramo de relleno tipo suelo seleccionado que, tras tres pasadas de rodillo liso, apenas alcanzaba el 91% de la densidad Proctor de referencia. El cono de arena reveló que la humedad de compactación estaba cinco puntos por debajo de la óptima, una desviación que un control superficial con placa de carga no habría identificado a tiempo. La omisión de este ensayo en tongadas intermedias puede derivar en asientos diferenciales de varios centímetros cuando el nivel freático fluctúa por los aportes del río Iregua. En Logroño, la combinación de limos yesíferos y gravas limpias genera cambios bruscos de permeabilidad que aceleran la consolidación secundaria si el material no está densificado correctamente. Por eso insistimos en verificar la densidad in situ antes de extender la capa siguiente.
Preguntas frecuentes
«¿Qué diferencia hay entre el cono de arena y el densímetro nuclear para medir la densidad en obra?»
El cono de arena mide directamente el volumen del hueco excavado mediante una arena patrón de densidad calibrada, sin necesidad de correlaciones radiactivas. En los suelos granulares típicos del entorno de Logroño, con presencia de gravas y cantos, el método nuclear puede introducir errores por la heterogeneidad superficial y la variabilidad de la humedad. Además, el cono de arena no requiere licencia de operador de equipos radiactivos ni planes de protección radiológica, lo que simplifica la logística en obra.
«¿Cuánto cuesta un ensayo de densidad con cono de arena?»
El precio de un punto individual de control de densidad con cono de arena se sitúa entre 60 y 70 euros, en función del número de puntos a ejecutar en la misma campaña y del desplazamiento al tajo. Para obras con más de diez puntos diarios podemos aplicar condiciones ajustadas al volumen de trabajo.
«¿Qué tamaño máximo de partícula admite el método del cono de arena sin perder precisión?»
La norma ASTM D1556 recomienda limitar el ensayo a suelos con partículas de tamaño máximo inferior a 38 mm (1,5 pulgadas). Cuando aparece material grueso por encima de esa fracción, se debe ampliar el diámetro del orificio y aplicar correcciones por sobre-tamaño, procedimiento que nuestro laboratorio ejecuta siguiendo la metodología descrita en la norma UNE 103503 para adaptarse a las graves calizas frecuentes en los áridos riojanos.
