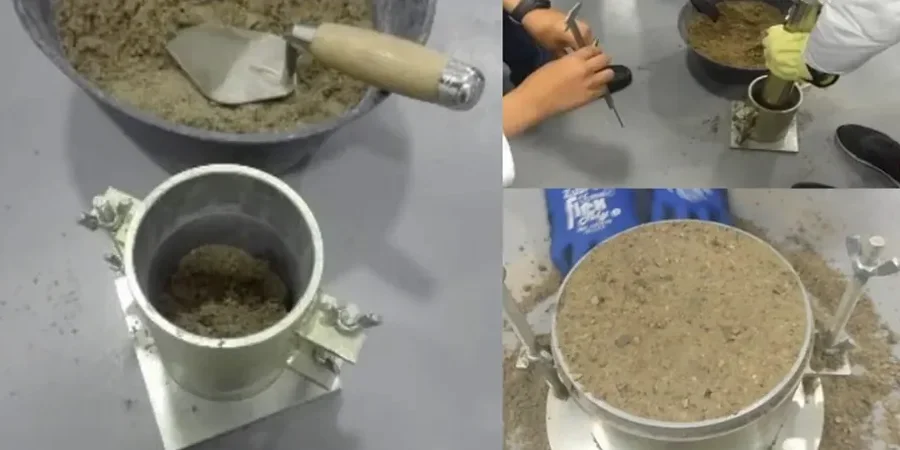

El martillo Proctor de 2.5 o 4.5 kg golpea la muestra dentro del molde metálico con una cadencia precisa. En Logroño, el equipo técnico traslada estos aparatos a obra o recibe el material alterado en laboratorio para determinar la humedad óptima de compactación. La geología de la cuenca del Ebro, con terrazas fluviales de gravas y limos arcillosos, exige un control riguroso de la densidad seca máxima. Tanto el ensayo normal como el modificado permiten anticipar el comportamiento del suelo ante cargas de pavimento o cimentaciones superficiales. La variabilidad de los suelos de la comarca logroñesa, desde cantos rodados cerca del río hasta arcillas expansivas en zonas altas, convierte este ensayo en un paso obligado para ingenieros civiles y directores de obra.
La humedad óptima de compactación en los limos arcillosos de la vega del Ebro suele oscilar entre 12% y 18%, un dato que define la ventana de trabajabilidad en obra.
Cómo trabajamos
Los suelos del casco histórico de Logroño, asentados sobre el aluvial del Ebro, presentan una granulometría y plasticidad muy distintas a los limos arenosos del polígono de Cantabria. Esa diferencia se traduce en curvas de compactación dispares que solo un ensayo Proctor bien ejecutado puede revelar.
El procedimiento sigue la norma UNE 103-500 para el Proctor Normal, con 3 capas y 25 golpes por capa, mientras que el modificado aplica 5 capas y 60 golpes según UNE 103-501. El resultado define la relación humedad-densidad del material, indispensable para fijar el grado de compactación exigido en pliego.
Antes de ejecutar terraplenes en la variante logroñesa, conviene cruzar estos datos con un estudio de
granulometría para validar la curva completa del árido y con los
límites de Atterberg que confirman la plasticidad del fino. Cuando el proyecto implica rellenos masivos bajo losa, el control de densidad se complementa con el
ensayo de densidad cono de arena in situ para verificar que la compactación real coincide con el óptimo de laboratorio.
Consideraciones locales
El crecimiento urbano de Logroño hacia la periferia sur, sobre terrenos de glacis y arcillas con potencial expansivo, ha multiplicado las exigencias de compactación en las últimas décadas. Una mala determinación de la densidad de referencia en laboratorio se traduce en asientos diferenciales que agrietan pavimentos y soleras en pocos años.
El riesgo técnico no es solo estructural: un terraplén mal compactado en la zona de El Cortijo puede generar problemas de drenaje y estabilidad a largo plazo. El Proctor modificado simula la energía de compactación de equipos pesados modernos, y su omisión puede llevar a aprobar capas que realmente están subcompactadas. La acreditación ENAC del laboratorio garantiza que los moldes, el pisón y la balanza cumplen las tolerancias metrológicas que exige la norma, eliminando desviaciones que falseen el resultado final.
Preguntas frecuentes
¿Cuánto cuesta un ensayo Proctor en Logroño?
El precio de un ensayo Proctor normal o modificado en Logroño oscila entre 60 € y 110 € por muestra, en función del tipo de suelo y la urgencia del informe. Para proyectos con múltiples procedencias de material se aplican tarifas escalonadas.
¿Qué cantidad de muestra necesito enviar al laboratorio?
Se requieren entre 15 y 35 kilogramos de suelo alterado y representativo, embolsado en sacos herméticos que conserven la humedad natural. Si el material contiene gravas superiores a 20 mm, es necesario tamizar en obra o remitir una cantidad mayor para garantizar la fracción fina suficiente.
¿Qué norma rige el Proctor para obras de carretera en La Rioja?
El Pliego de Prescripciones Técnicas Generales (PG-3) remite a las normas UNE 103-500 y UNE 103-501. El Proctor modificado es la referencia habitual para capas de firme y subbase en las carreteras gestionadas por la Comunidad Autónoma de La Rioja.
¿Puedo hacer solo el Proctor modificado y saltarme el normal?
Depende del pliego de condiciones. En obra civil pesada y firmes de carretera el modificado es el estándar mínimo. El Proctor normal se reserva para rellenos bajo aceras, zonas ajardinadas o terraplenes con baja exigencia estructural donde la energía de compactación en campo es reducida.
